一、产品特性
- 三价铬环保钝化工艺，不含六价铬，符合欧盟 ROHS 标准。
- 通用型，适用于酸、碱锌滚、挂镀工艺之手动、自动钝化作业方式。

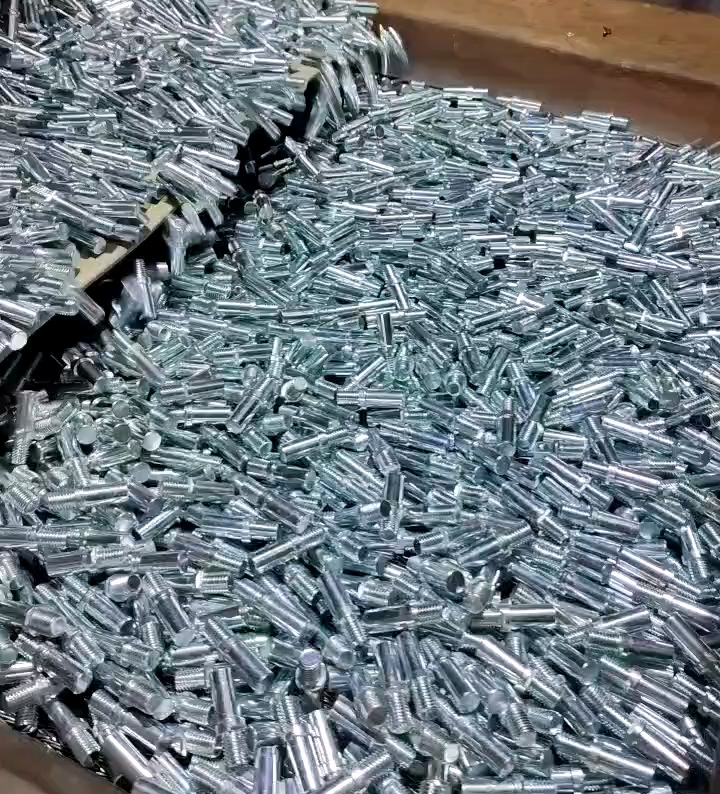

- 天蓝均一皮膜，厚重感强。
- 不含硝酸钠，超低氨氮值。
- 由于锌层膜厚不同，影响中性盐雾试验结果不一样，膜厚大于5μm以上，不过封闭酸锌滚镀盐雾120h以上稳定，碱锌挂镀240h以上稳定。
- 杂质容忍度高，药水使用寿命长。
- 采用添加了特殊材料的DH纳米封孔剂研制而成的555K蓝白钝化剂，极大的提高了膜层耐磨性能，盐雾增加一倍以上，含超强金属杂质抑制剂，抗杂性能优越。
二、操作条件
| 条件 | 范围 | 建议值 |
|---|---|---|
| 开槽浓度（V/V） | 手工线：8%～10% | 10% |
| 自动线：2.5%～4% | 3.5% | |
| 温度（℃） | 15—35 | 25 |
| PH值 | 手动：1.8—2.5 | 2.1 |
| 自动：2.5—3.5 | 2.8 | |
| 钝化时间（秒） | 手动：15—25 | |
| 自动：40—60 | ||
| 搅拌方式 | 手动、机械、空气搅拌 | |
| 干燥时间 | 70℃—90℃ 15分钟—30分钟 | |
三、使用方法
1.根据实际情况，确定555K蓝白钝化剂与硝酸的补加比例，建议做高盐雾产品时硝酸不加，最多按钝化液：硝酸10:1补加。
2.连续生产需每日排放10%左右，补充555K蓝白钝化剂之开槽量。
3.铁杂质的控制及时打捞掉槽工件，4小时捞槽1次，掉槽多时即时捞起。
